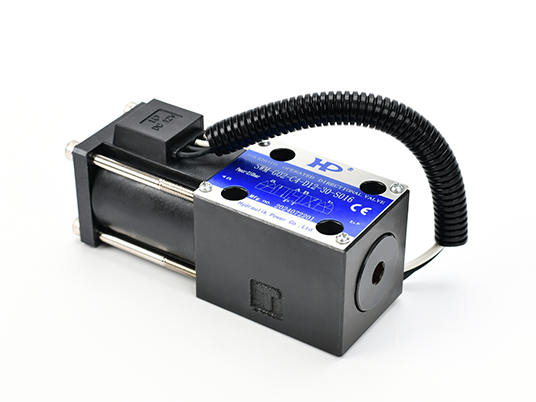

SWH-31、41、51系列
6/10通径车辆用电磁换向阀
SWM | -G | 02 | -C4 | -D12 | 35 | - S0 | 16 |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
1- 推拉式电磁换向阀
2- 安装方式 板式安装
3- 公称通径 02:6通径
4- 滑柱型式 C4,其它形式滑柱请联系本公司
5- 线圈电压 D12;D24
6- 设计代号
7- 推杆和二极体 S0:线圈侧有推杆,无二极体;S4:两侧有推杆,不带二极体
8- 出线方向 06:出线在P侧;16:出线在铭牌侧;26:出线在T侧
最大压力 | 210 | bar |
最大流量 | 12 | L/min |
耐震性能 | JIS D 1601 3种 D种 7 | / |
耐水性能 | JIS D 0203 S2 | / |
