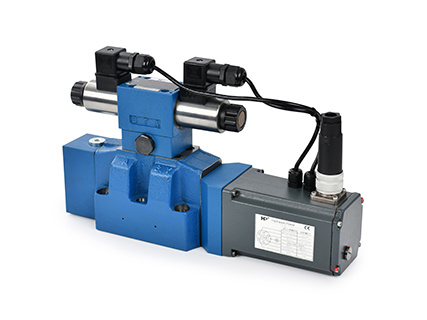

带位置反馈先导式比例电液阀

1.先导式控制二级比例换向阀，带主阀芯位移电反馈，主阀芯由弹簧对中；
2.可实现流量精准无级调节（无压力补偿）和方向控制；
3.导阀带中心螺纹的比例电磁铁，线圈可单独拆卸；
4..用于底板安装，安装面按统一国际标准ISO 4401；
5.放大板采用数位方式控制，卡阀和高温不会轻易烧坏放大板；
6.电控器为集成式，可与欧美同类产品互换使用；

PDF下载

产品描述

4WRKE	6	- C2	-125	A	- 10	- D24	- ET	- K31	- A1	-D3	-V	-**
1	2	3	4	5	6	7	8	9	10	11	12	13

1- 先导式带位移电反馈集成式放大板

2- 公称通径 10:10通径;16:16通径;25:25通径;

3- 滑柱机能详见滑柱机能表

4- 公称流量 10通径 25:25L/min; 50:50L/min; 100:100L/min

16通径 125:125L/min; 200:200L/min

25通径 220:220L/min; 350:350L/min

5- 滑柱型式

6- 设计代号

7- 电源电压 D24:DC24V

8- 控制形式空白:内控内泄;E:外控内泄;T:内控外泄;ET:外控外泄

9- 电气连接空白:附放大器插头;K31:无

10- 控制指令 A1:指令值±10V;F1:指令4至20Ma

11- D3:带定减压阀

12- 密封材料空白:丁腈橡胶;V:氟橡胶

13- 更多细节说明

最大压力	315	bar
最大流量	10:170 16:460 25:870	L/min
工作介质	符合DIN51524标准的矿物油(HL、HLP)，其他油液请咨询我公司	/
黏度推荐范围	20到380mm2/s(优先选择30至46mm2/s)	/
油液污染度	先导控制阀：最高污染等级按NAS1638 7级或ISO4406 18/16/13级主阀：最高污染等级按NAS1638 9级或ISO4406 20/18/15级	/
